Výměna chladiče grafiky

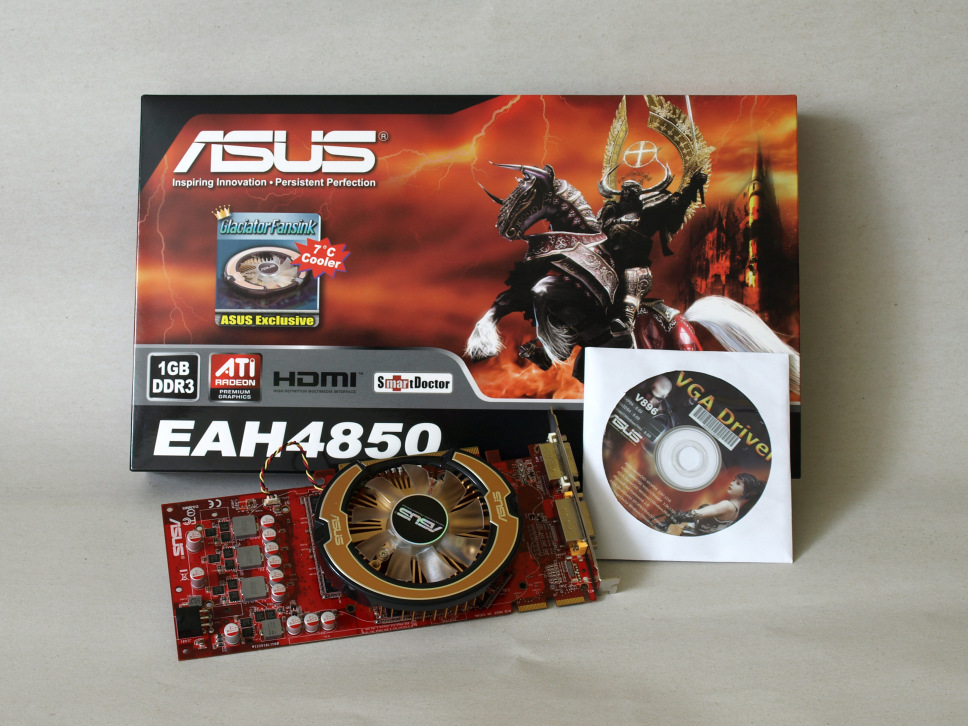

Na následujících obrázcích je ukázán postup výměny chladiče grafické karty.Původní chladič Glaciator na grafice ASUS Radeon HD4850 sice nepatří mezi velmi hlučné,dokonce na slabších grafikách je dost tichý,ale na tak výkonné grafice měl asi vyšší otáčky a byl podle mne hlučný.Po dvoudením provozu tedy chladič šel dolů a rozhodl jsem se na grafiku namontovat osvědčený Artic Cooling Accelero S1.Pro výměnu budeme potřebovat kromě nového chladiče ještě křížový šroubovák,vatovou tyčinku a čistý líh.Úvodní obrázek je grafika po vybalení z krabice.Další obrázky už patří k postupu výměny.

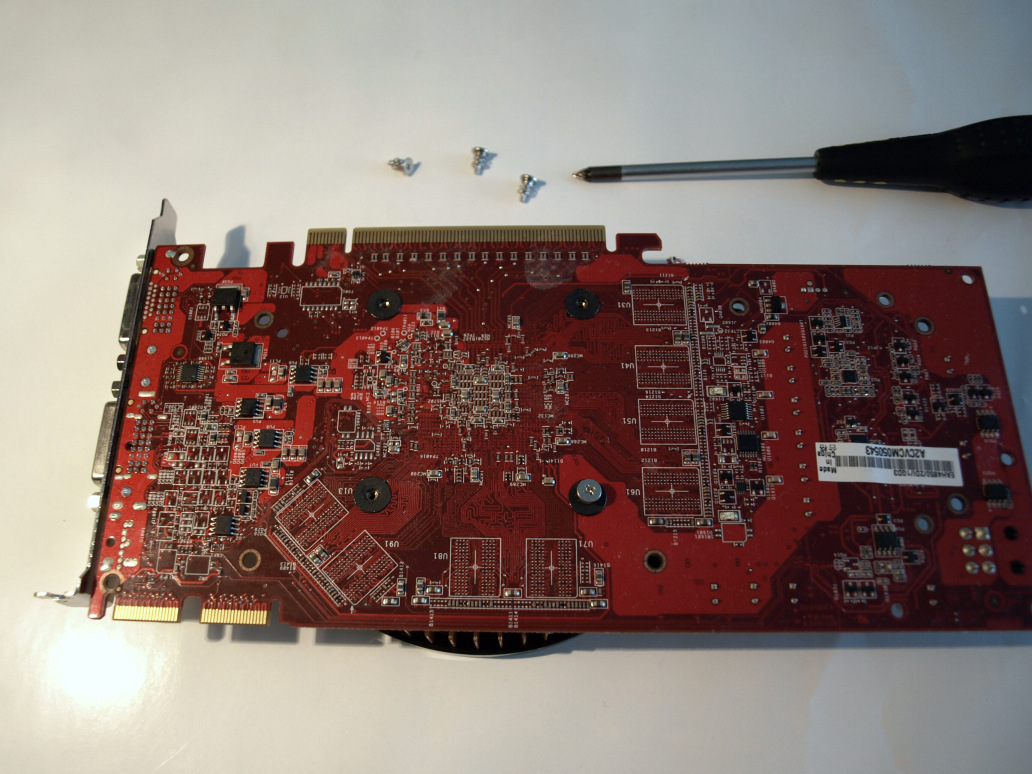

1. Odmontujeme původní chladič.Drží na čtyřech samořezných šroubkách s křížovou hlavou.

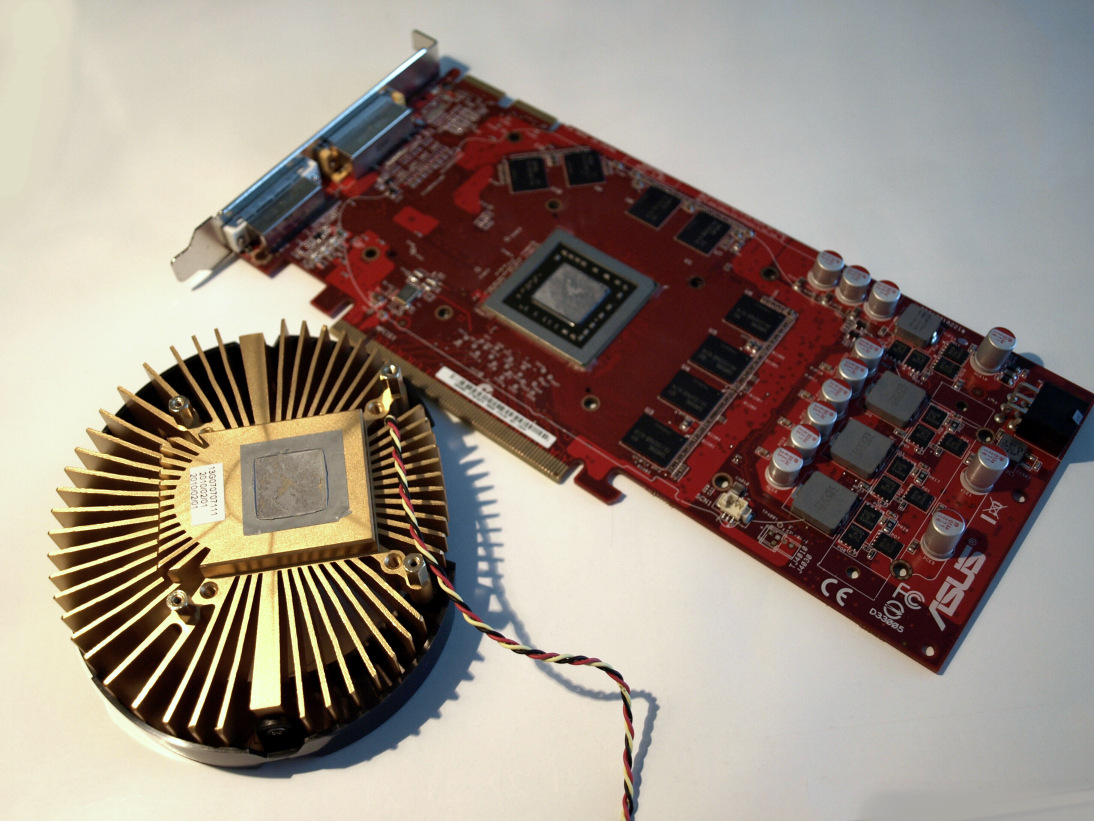

2.Sundáme orginální chladič.Někdy může jít trochu ztuha,protože drží přilepený na teplovodivé pastě.

3.Očistíme grafický procesor od zbytku teplovodivé pasty a taky paměti.Používám vatovou tyčinku a čistý líh.

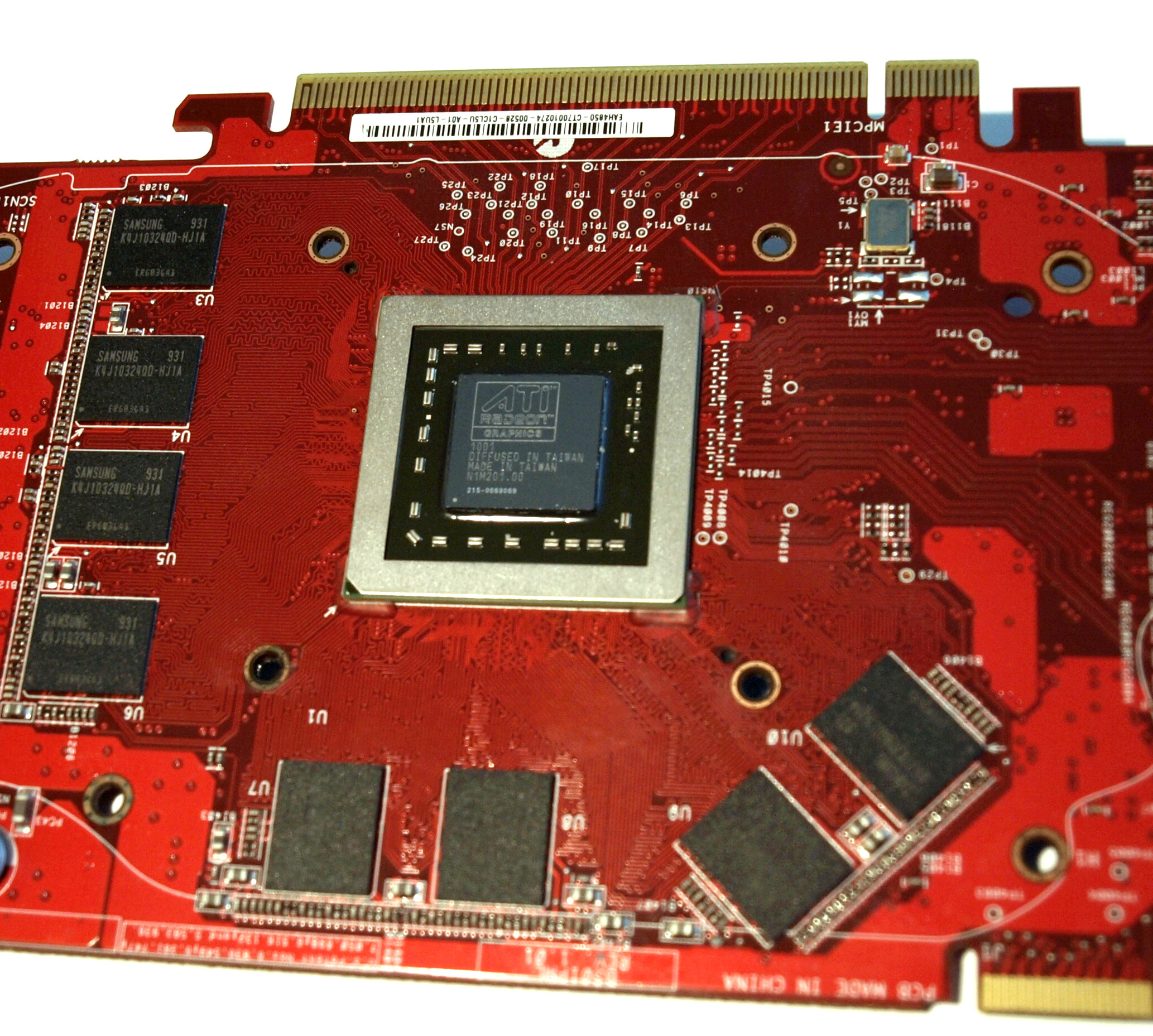

4.Po vyčistění musí být čip naprosto čistý a suchý.Je na něm krásně vidět logo výrobce.

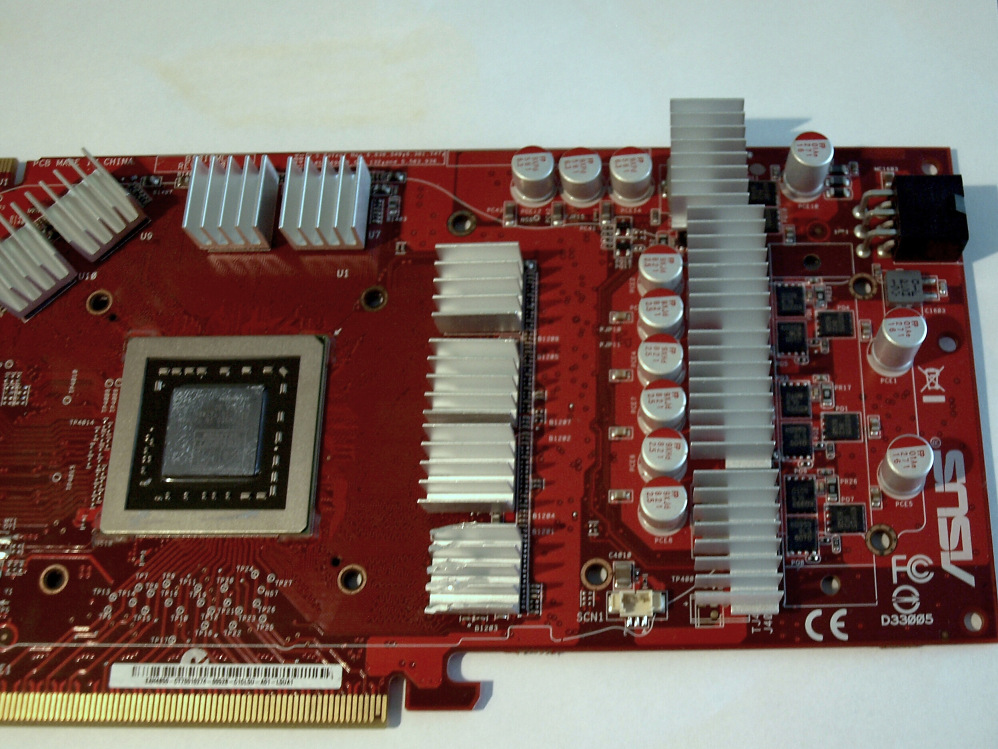

5.Namontujeme hliníkové pasivy na paměťové čipy.Tyto pasivky jsou součástí balení Accelera.

6.U tohoto bodu se trochu pozastavím.U této grafiky nastal problém s výškou jednoho krajního pasivu,který kolidoval s chladičem.

 Bylo tedy nutné pasiv odlepit a odbrousit mu stranu,která zavazela.Naštěstí i po odlepení a znovunalepení držel dobře.

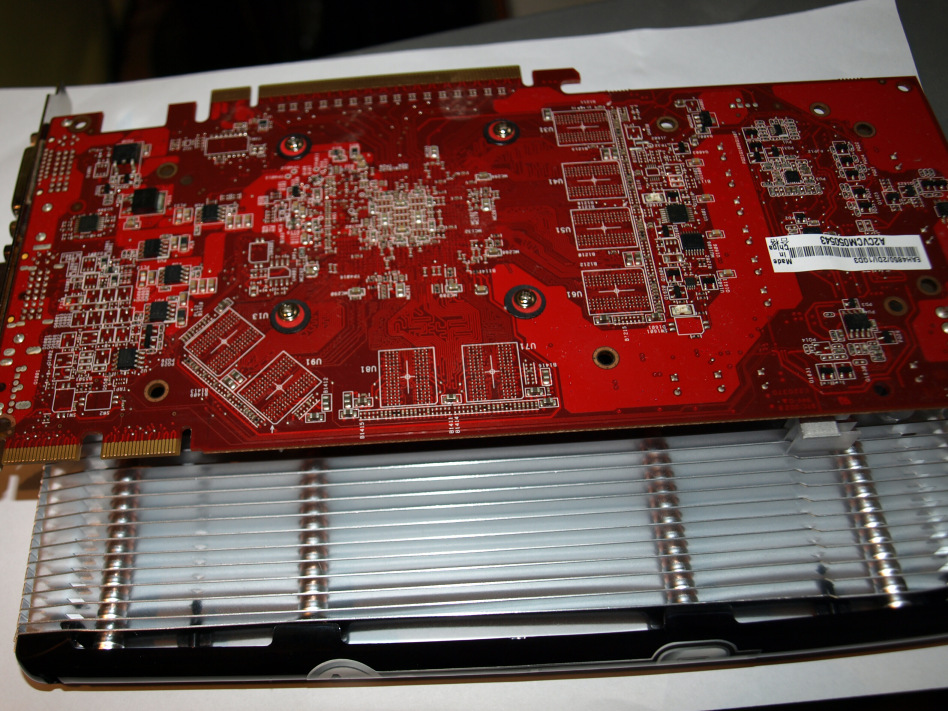

7.Po vizuální kontrole ,kdy zjistíme,že chladič dobře sedí na grafice můžeme přišroubovat zespodu šrouby.

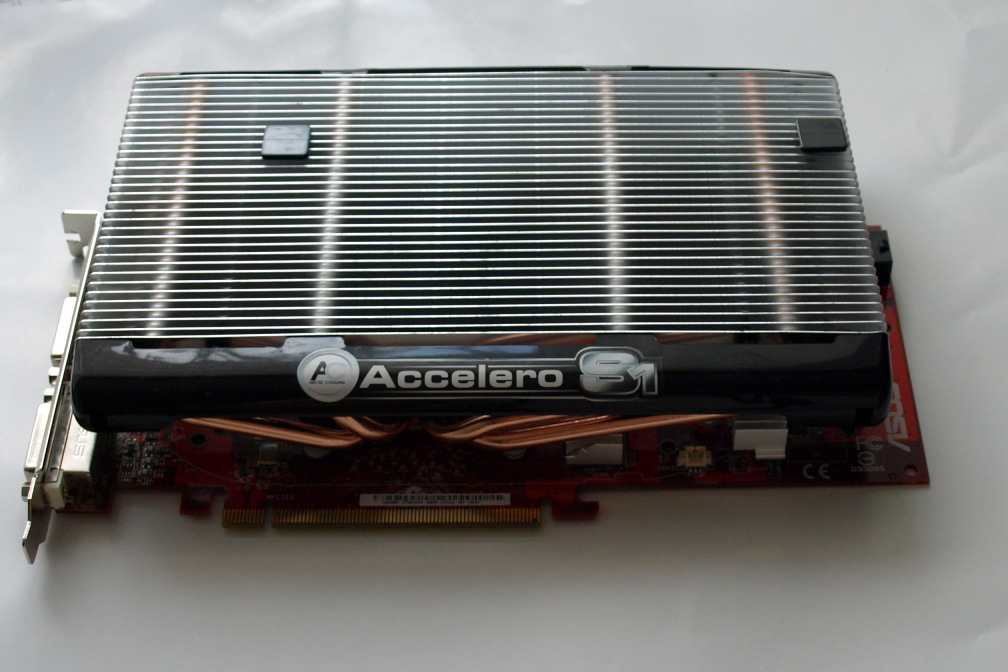

8.Uchytíme ještě plastové držáky pasivu.No a výsledek našeho snažení poté vypadá takhle :

Máme zcela bezhlučné chlazení na výkonné grafice.Po vložení do počítače zjistíte,že se dokonce i snížily teploty oproti aktivnímu chladiči.Je však pro kartu lepší ji mírně ofukovat ventilátorem.Stačí pomaloběžný 80mm,92 mm nebo 120mm ventilátor,který můžeme uchytit k pasivu pomocí malých vázacích elektro pásek a nebo stačí i obyčejné potažené drátky,kterými bývá uchyceno některé zboží v krabicích.Třeba hračky a nebo svázané kabely.Dá se taky použít 120mm ventilátor položený na dně skříně foukající zespod na pasiv.V jednom případě jsem jej osadil gumovými nožičkami pro uchycení větráčku,které bývají součástí balení lepších ventilátorů ve druhém PC jsem použil spodní díl zdroje s ventilátorem,který jsem sundal,zredukoval otáčky a otočil.Toto řešení mi přijde jako nejlepší,protože nezatěžuje grafiku další vahou ventilátoru.Je zobrazeno na fotkách mé druhé sestavy.
